计算机图形学——OPENGL应用

计算机图形学——OPENGL多边形填充

一实验目的

通过实践对多边形填充算法有更充分的认识，让同学们上完计算机图形学这门课之后都不是仅仅停留在理论，通过自己动手对opengl，c++都有更好的使用，同时也为我们打开了新世界的大门。帮助我们学习计算机图形学的知识。

二实验内容

1 OpenGL 实现
2 通过橡皮筋交互输入多边形
3 清屏重置多边形
4 多边形扫描算法中的顶点处理以每条边减去一个像素方法处理
5 要类（或模版类）来表示数据结构
6 多文档组织，至少要用头（.h）文件表示数据结构
7 通过菜单交互
8 自相交多边形、多个多边形的扫描填充
9 通过文件存储和读出已经交互输入的多边形

三算法实现

. 1. 活性边表的具体变化过程
“活动边表”是扫描线填充算法的核心，整个算法都是围绕着这张表进行处理的。要完整的定义“活动边表”，需要先定义边的数据结构。每条边都和扫描线有个交点，扫描线填充算法只关注交点的x坐标。每当处理下一条扫描线时，根据△x直接计算出新扫描线与边的交点x坐标，可以避免复杂的求交计算。一条边不会一直待在“活动边表”中，当扫描线与之没有交点时，要将其从“活动边表”中删除，判断是否有交点的依据就是看扫描线y是否大于这条边两个端点的y坐标值，为此，需要记录边的y坐标的最大值。根据以上分析，边的数据结构可以定义如下：

  //“活动边表（AET）”和“新边表（NET）”
    typedef struct XET {
        float x;
        float dx, ymax;
        XET* next;
    }AET, NET;

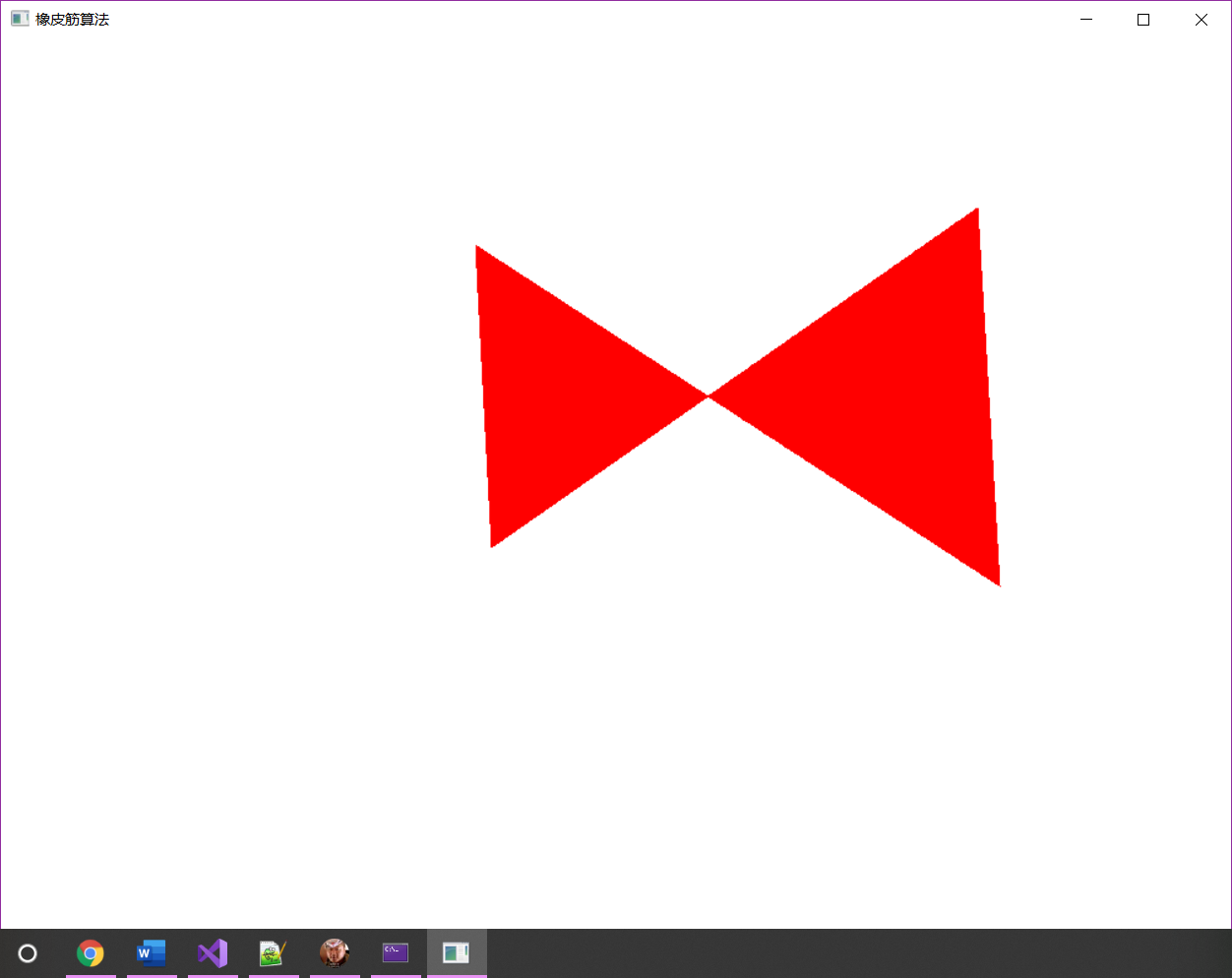

A（288，769） B（293，530） C（714，784） D（734，506）
图（1）多边形与扫描线示意图

扫描线算法的核心就是围绕“活动边表（AET）”展开的，为了方便活性边表的建立与更新，我们为每一条扫描线建立一个“新边表（NET）”，存放该扫描线第一次出现的边。当算法处理到某条扫描线时，就将这条扫描线的“新边表”中的所有边逐一插入到“活动边表”中。“新边表”通常在算法开始时建立，建立“新边表”的规则就是：如果某条边的较低端点（y坐标较小的那个点）的y坐标与扫描线y相等，则该边就是扫描线y的新边，应该加入扫描线y的“新边表”。图（1）所示多边形中各扫描线的“新边表”如下图所示：

图（2）各扫描线的新边表
然后对边表进行排序，具体实现代码见下面功能模块。
四实验结果

通过橡皮筋交互输入多边形
通过橡皮筋交互输入相应的多边形，鼠标左键为输入点，右键为结束划线（大于两个点，否则撤销输入），最后一点与开始的点连线形成多边形。

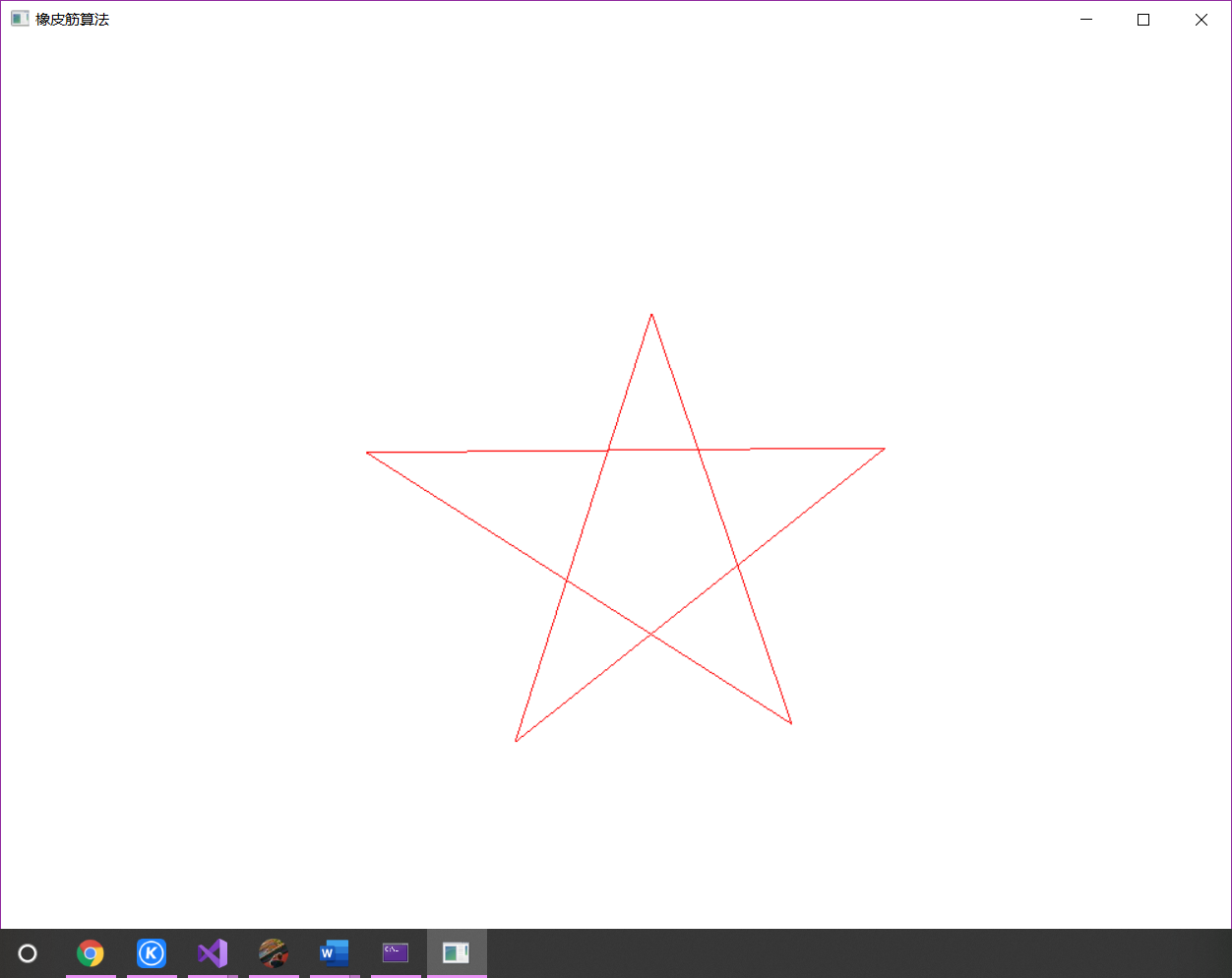

图（3）橡皮筋输入的多边形
对输入的多边形进行填充
在交互输入多边形的过程中，把相应点的坐标存放到多边形结构体中，然后将多边形在算法中扫描建立NET表，然后进行排序，最后将其填充。
图（4）填充之后的多边形算法步骤：

首先对输入的多边形求出最高点和最低点，减少扫描线扫描的次数，提高计算速度。

vector<point> polypoint = s.p;</point>

  int POINTNUM = polypoint.size();
  int MinY=1000, MaxY = 0;//扫描开始，结束的位置
  for (int i = 0; i < POINTNUM; i++) {
      if (polypoint[i].y > MaxY) {
          MaxY = polypoint[i].y;
      }
      if (polypoint[i].y < MinY) {
          MinY = polypoint[i].y;
      }
  }

2.预先初始化NET，AET，原理上讲，填充的时候是根据活性边表AET进行填充的，但是活性边表AET的更新又是依据边表NET。然后自上而下扫描并建立NET。

for (int i = MinY; i < MaxY; i++) {
    for (int j = 0; j < POINTNUM; j++) {
        if (polypoint[j].y == i) {
            /*前面的那个点*/
            if (polypoint[(j - 1 + POINTNUM) % POINTNUM].y > polypoint[j].y) {
                NET* p = new NET;
                p->x = polypoint[j].x;
                p->ymax = polypoint[(j - 1 + POINTNUM) % POINTNUM].y;
                p->dx = (polypoint[(j - 1 + POINTNUM) % POINTNUM].x - polypoint[j].x) / (polypoint[(j - 1 + POINTNUM) % POINTNUM].y - polypoint[j].y);//斜率的倒数
                p->next = pNET[i]->next;
                pNET[i]->next = p;
            }
            /*后面的那个点*/
            if (polypoint[(j + 1 + POINTNUM) % POINTNUM].y > polypoint[j].y) {
                NET* p = new NET;
                p->x = polypoint[j].x;
                p->ymax = polypoint[(j + 1 + POINTNUM) % POINTNUM].y;
                p->dx = (polypoint[(j + 1 + POINTNUM) % POINTNUM].x - polypoint[j].x) / (polypoint[(j + 1 + POINTNUM) % POINTNUM].y - polypoint[j].y);
                p->next = pNET[i]->next;
                pNET[i]->next = p;
            }
        }
    }
}

计算新的交点x,更新AET。更新完以后，对活性边表AET按照x值从小到大排序。

  NET* p = pAET->next;
            while (p) {
                p->x = p->x + p->dx;
                p = p->next;
            }
        //更新完以后，对活性边表AET按照x值从小到大排序
        AET* tq = pAET;
        p = pAET->next;
        tq->next = NULL;
        while (p) {
            while (tq->next && p->x >= tq->next->x)//重新排序
                tq = tq->next;
            NET * s = p->next;
            p->next = tq->next;
            tq->next = p;
            p = s;
            tq = pAET;
        }

4.顶点处理，删除y=ymax的节点，避免出现奇顶点。

AET* q = pAET;
        p = q->next;
        while (p) {
            if (p->ymax == i) {
                q->next = p->next;
                delete p;
                p = q->next;
            }
            else {
                q = q->next;
                p = q->next;
            }

将NET中的新点加入AET,并用插入法按x递增排序

    p = pNET[i]->next;
            q = pAET;
            while (p) {
                while (q->next && p->x >= q->next->x)
                    q = q->next;
                NET * s = p->next;
                p->next = q->next;
                q->next = p;
                p = s;
                q = pAET;
            }
            p = pAET->next;

改写像素的颜色值

    while (p && p->next) {
                for (float j = p->x; j <= p->next->x; j++) {
                    glColor3f(1.0, 0.0, 0.0);//填充颜色
                    glVertex2i(static_cast<int>(j), i);
                }
                p = p->next->next;////考虑端点情况
        }

自相交多边形、多个多边形的扫描填充
循环调用一个多边形的填充方法即可，下图中五角星中间为空，是因为填充时，按照排序后的边表进行填充的，每一个扫描线对应填充的点是1和2，3和4……之间的空白区域，故刚好中间为空。

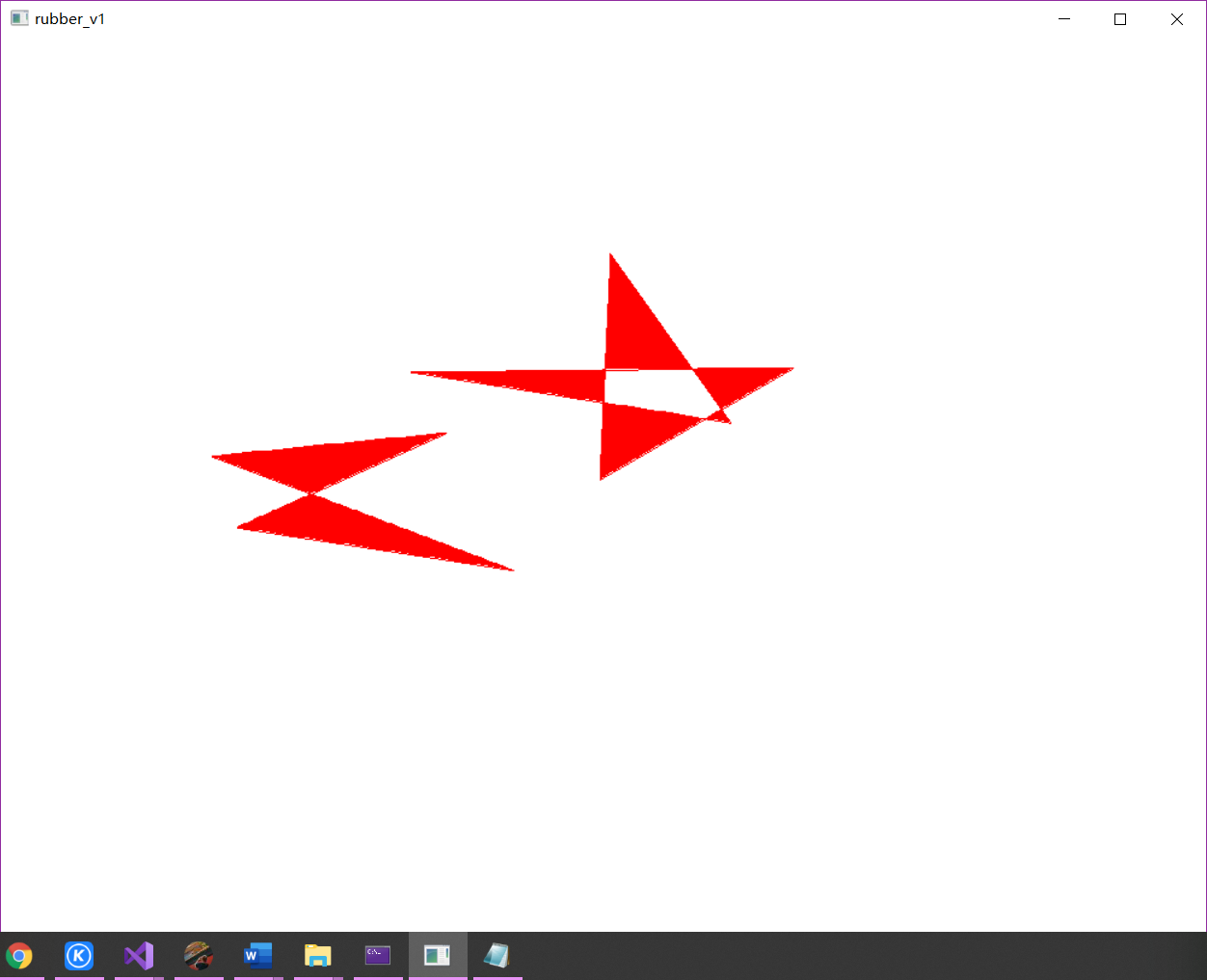

图（5）自相交多边形及填充图（6）多个多边形输入及填充
主要代码为：

  if (!s.empty())
        {
            for (i = 0; i < s.size(); i++)   //对多边形类向量循环，该向量中的每个元素代表一个多边形
            {
                GLfloat a = s[i].red, b = s[i].green, c = s[i].blue;
                glColor3f(a, b, c);
                int k = s[i].p.size();  //将一个多边形的点的个数
                for (j = 0; j < k; j++) //画多边形
                {
                    glBegin(GL_LINES); //将当前的点与后一个点连线
                    glVertex2i(s[i].p[j].x, s[i].p[j].y);
                    glVertex2i(s[i].p[(j + 1) % k].x, s[i].p[(j + 1) % k].y);//，通过取模操作来避免越界问题，该思路来源于循环队列.
                    glEnd();
                }
                PolygonScanning (s[i]);
            }
        }

. 4. 通过文件存储和读出已经交互输入的多边形
首先通过橡皮筋算法画出多边形时，将该多边形所有的点集放入一个多边形，然后进行填充。然后继续画图，都放入多边形集中，这样保存所有已画多边形数据到多边形集中
，循环调用填充函数进行填充，之后然后显示出来。

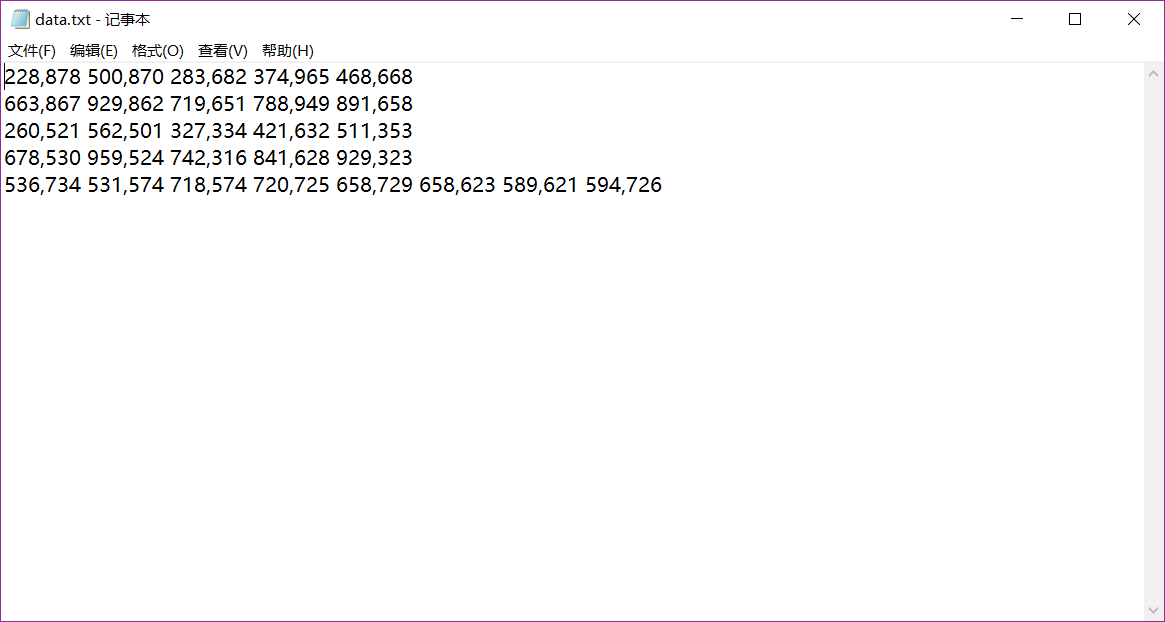

图（7）画出的多边形图（8）txt文件中保存的信息

实现一个循环，将多个多边形点集写入文件中，具体代码为：
/将已经画好了的多边形保存到文件中/

  void SavePolygon()
{
    int polygonnum = s.size();//获得多边形的数量，着一保存
    ofstream out;//文件输出流
    out.open("data.txt");
    if (!out.is_open())//不存在该文件时
        cout << "error：不存在该文件，无法打开！" << endl;
    else
        for (int i = 0; i < polygonnum; i++)
        {
            polygon poly = s[i];
            int pointsize = poly.p.size();
            for (int j = 0; j < pointsize; j++)
                out << poly.p[j].x << "," << poly.p[j].y << " ";//多边形点与点之间用空格间隔开
            out << endl;//当一个多边形输入完毕，换行输入下一个多边形
        }
    out.close();
    cout << "成功保存多边形! " << endl;
}

从txt文件中按行读取相应点的坐标，我自己写了一个分割函数，将字符串按照输入的字符进行分割。分割之后，循环将每行得到的点集将放进一个多边形。将获得的多边形集，循环调用填充函数将所有的多边形都显示出来。

图（9）txt文件中保存的信息图（10）读取、填充之后的多边形

//根据指定字符对字符串进行分割，从而能从文件中得到所需要的坐标值，返回的是一个存放分割后的每一个字符串矢量容器
vector<string> SplitString(string srcStr, const string& delim)
{
    int nPos = 0;
    vector<string> vec;
    nPos = srcStr.find(delim.c_str());
    while (-1 != nPos)
    {
        string temp = srcStr.substr(0, nPos);
        vec.push_back(temp);
        srcStr = srcStr.substr(nPos + 1);
        nPos = srcStr.find(delim.c_str());
    }
    vec.push_back(srcStr);
    return vec;
}

/载入上次画好的多边形/

void ReadPolygon() {
    ifstream in("data.txt");
    string bufline;//保存从文件中读出的字符串
    if (!in.is_open())
        cout << "Error:无法打开该文件！"<<endl;
    else
        while (!in.eof())
        {
            while (getline(in, bufline))
            {
                polygon poly;
                vector<string> line = SplitString(bufline, " ");//根据空格识别每个点的坐标
                for (int i = 0; i < line.size() - 1; i++)
                {
                    point ppp;
                    vector<string> tempString = SplitString(line[i], ",");
                    ppp.x = atoi(tempString[0].c_str());
                    ppp.y = atoi(tempString[1].c_str());
                    poly.p.push_back(ppp);
                }
                s.push_back(poly);
                poly.p.clear();//清除p中信息
            }
        }
    //从文件中读出多边形，然后进行赋值显示
    for (int i = 0; i < s.size(); i++)
        PolygonScanning(s[i]);
    //s.push_back(temp[i]);
    in.close();
    glFlush();
    cout << "成功读取多边形文件！"<<endl;
}

5. 清屏重置多边形

将屏幕上所有的多边形都清除，以及多边形的点集，多边形。刚开始实现清除函数的时候，总是需要点一下屏幕然后才能屏幕清空，不知道为什么，后来改了算法，按照扫描线那样，一行一行的清空屏幕，然后把多边集全部清空，否则下次刷新时仍会出现已经消失的多边形。

图（11）清空之前的图形图（12）清空之后的屏幕
具体代码为：

void myClean() {
    glClearColor(1.0f, 1.0f, 1.0f, 0.0f);
    glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);
    glBegin(GL_LINE_LOOP);
    for (int i = 0; i <= 1000; i++) {
        glVertex2f(0.0, 1000.0);
    }
    p.clear();
    s.clear();//避免出现遗留
    glEnd();
    glFlush();
}

6. 通过菜单交互

原本是打算做一个菜单的，后来感觉用键盘交互一个道理，所以就做了用键盘交互（改进之后做了菜单）。将键盘几个固定键绑定函数，点击相应按键的时候，就会调用相应的函数来实现特殊的功能。（建议读者能尝试自己动手做一下菜单）
r表示read，从文件中读出多边形顶点集
s表示save，将多边形的顶点集写到文件中
c表示clear，将屏幕显示的所有多边形都删除，还有多边形的顶点集以及多边形。
具体代码为：

void keyboard(unsigned char key, int x, int y) {
    switch (key)
    {
    case 's'|'S':
        cout << "save" << endl;
        SavePolygon();//保存多边形到txt文件中
        break;
    case'c'|'C':
        cout << "clean" << endl;
        myClean();//清除屏幕所有多边形
        break;
    case 'r'|'R':
        ReadPolygon();//读出存入的多边形
        break;
    }
}

五总结与体会

本例还有很多可以改进的地方，可以添加多边形的颜色，把多边形的颜色也写入多边形的结构体，这样保存（读出）的时候也可以保存（读出）多边形的颜色，还可以增加多种填充模式，比如等间隔、斜扫描线填充。最后，这是我第一次发布博客，做的不好的地方希望大家在评论里提些意见。希望大家能一起学习进步。
附：源码（仅供参考）
